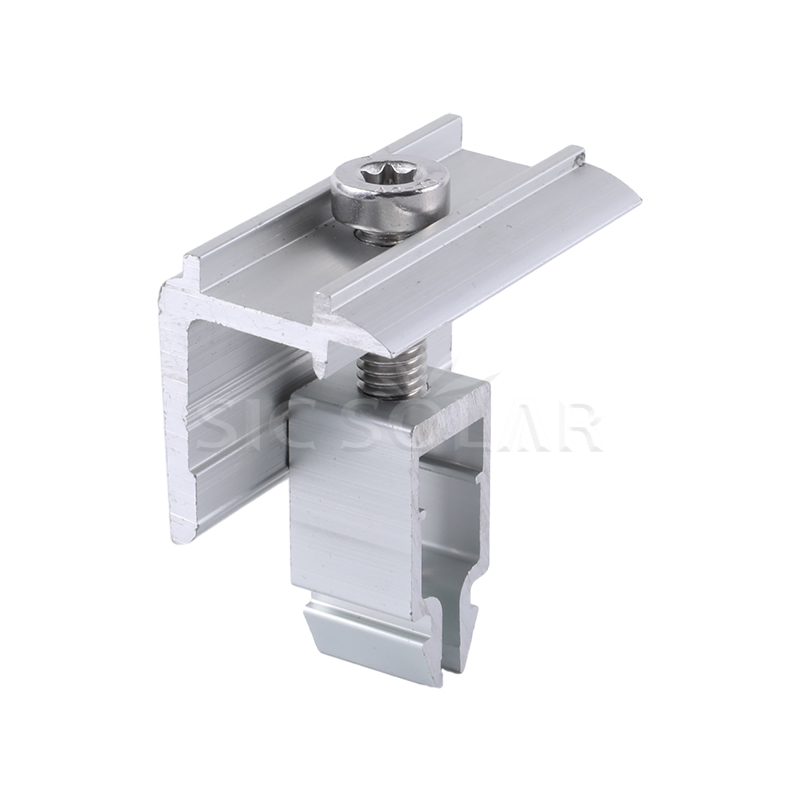

Zacisk końcowy panelu słonecznego Szybki montaż

Zacisk końcowy panelu słonecznego jest instalowany na końcu rzędu paneli, aby mocno przytrzymać zewnętrzną krawędź modułu przy szynie montażowej. Tworzy bezpieczne połączenie pomiędzy ramą panelu a konstrukcją montażową, zapewniając jednocześnie prostotę procesu instalacji. Konstrukcja umożliwiająca szybki montaż jest szczególnie przydatna w projektach z dużą liczbą modułów. Instalatorzy mogą ustawić zacisk, podłączyć elementy mocujące i zabezpieczyć panel bez dodawania niepotrzebnych etapów instalacji.

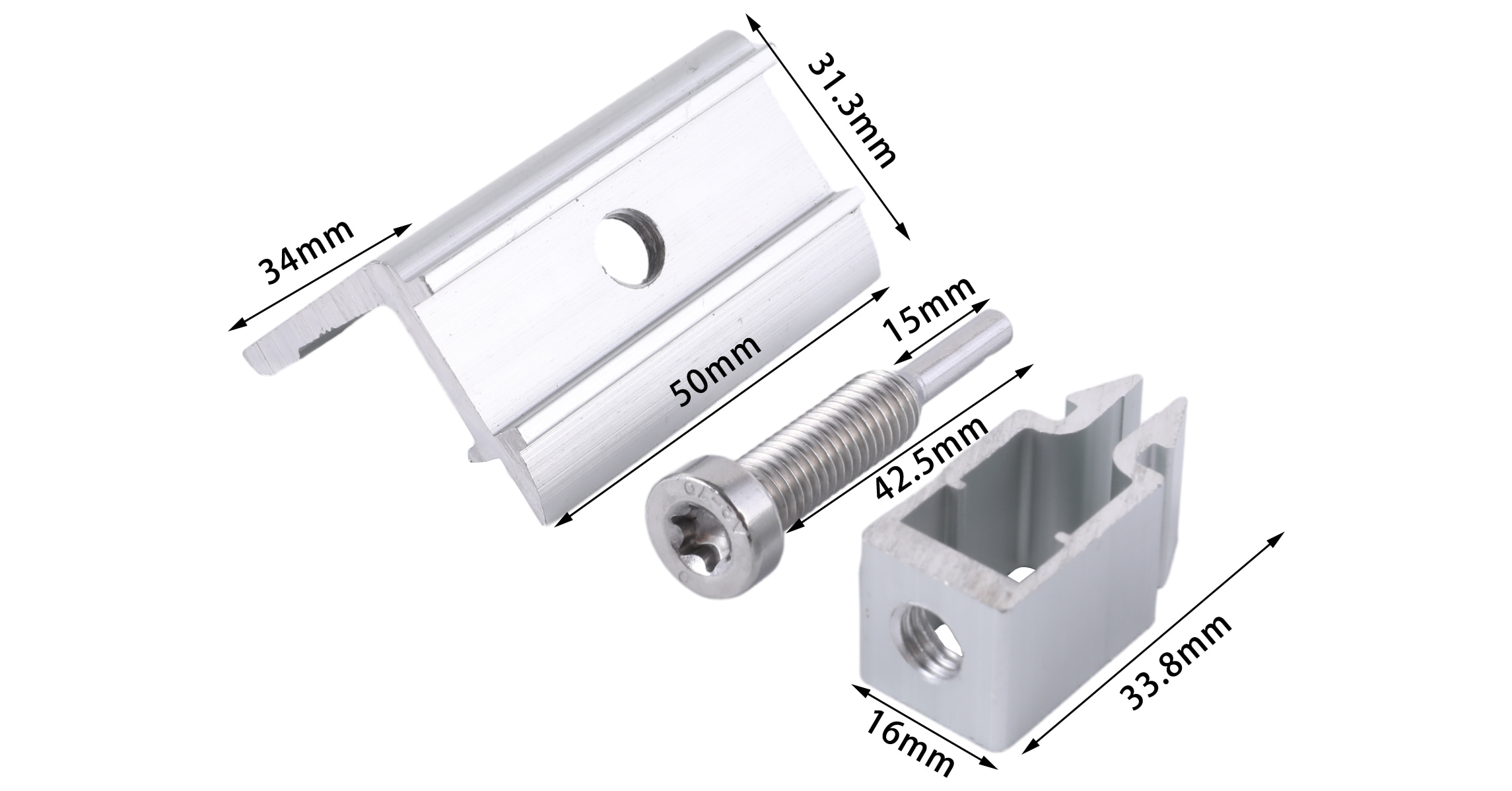

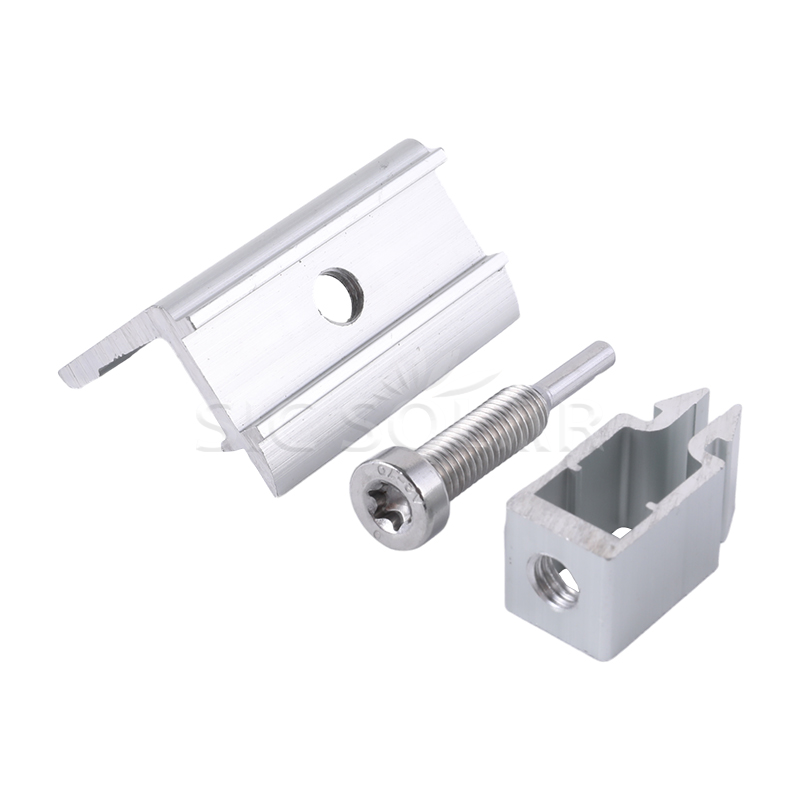

Komponenty

Parametr (specyfikacja)

Kluczowe funkcje i zalety

• Szybka instalacja: Praktyczna konstrukcja umożliwia szybkie ustawienie i zabezpieczenie zacisku, co pomaga zaoszczędzić czas podczas instalacji modułu.
• Prosta konstrukcja: Prosta konstrukcja sprawia, że ​​zacisk jest łatwy w obsłudze, ustawianiu i regulacji na miejscu.
• Bezpieczne mocowanie panelu: Zacisk wywiera stabilny nacisk na zewnętrzną krawędź ramy panelu, utrzymując moduł mocno połączony z szyną montażową.
• Dobra odporność na korozję: Materiały nadają się do zewnętrznych zastosowań fotowoltaicznych i są w stanie wytrzymać normalne narażenie na deszcz, wilgoć i światło słoneczne.
• Niższe wymagania dotyczące pracy: Szybszy proces instalacji może ograniczyć powtarzalną pracę i poprawić produktywność, szczególnie w przypadku większych paneli fotowoltaicznych.
• Dokładne połączenie: Kompaktowa konstrukcja zapewnia czyste połączenie pomiędzy ramą panelu a szyną montażową bez niepotrzebnego dodawania masy.
• Szeroki zakres zastosowań: nadaje się do kompatybilnych systemów montażu fotowoltaicznego stosowanych na dachach budynków mieszkalnych, budynkach komercyjnych, projektach przemysłowych i instalacjach naziemnych.

Kroki instalacji

• Przygotuj szyny montażowe: Zamontuj szyny solarne zgodnie z układem projektu. Sprawdź, czy szyny są prawidłowo ustawione i bezpiecznie przymocowane do konstrukcji nośnej.
• Umiejscowienie panelu słonecznego: Umieść moduł na szynach i ustaw go w wymaganej pozycji.
• Umieść zacisk końcowy: Umieść zacisk końcowy na zewnętrznej krawędzi ramy panelu. Upewnij się, że mieści się w obszarze mocowania określonym przez producenta modułu.
• Podłącz zacisk do szyny: Włóż odpowiedni element mocujący do szyny montażowej i podłącz go do zacisku końcowego.
• Sprawdź położenie: Upewnij się, że zacisk jest równomiernie osadzony w ramie panelu i że moduł pozostaje prawidłowo wyrównany.
• Dokręć element mocujący: Dokręć śrubę lub nakrętkę momentem obrotowym określonym przez producenta systemu montażowego. Unikaj nadmiernego dokręcania, które może uszkodzić ramę panelu lub elementy montażowe.
• Wykonaj kontrolę końcową: Przed przystąpieniem do montażu następnego panelu sprawdź wyrównanie panelu, pozycję zacisku, łącznik i połączenie szyny, aby upewnić się, że moduł jest bezpiecznie zamocowany.

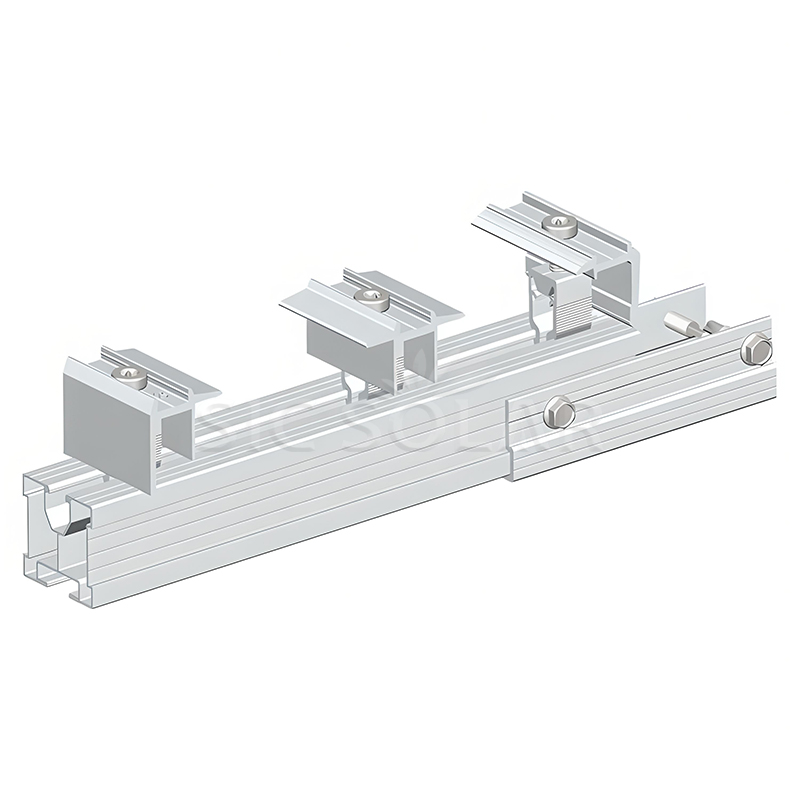

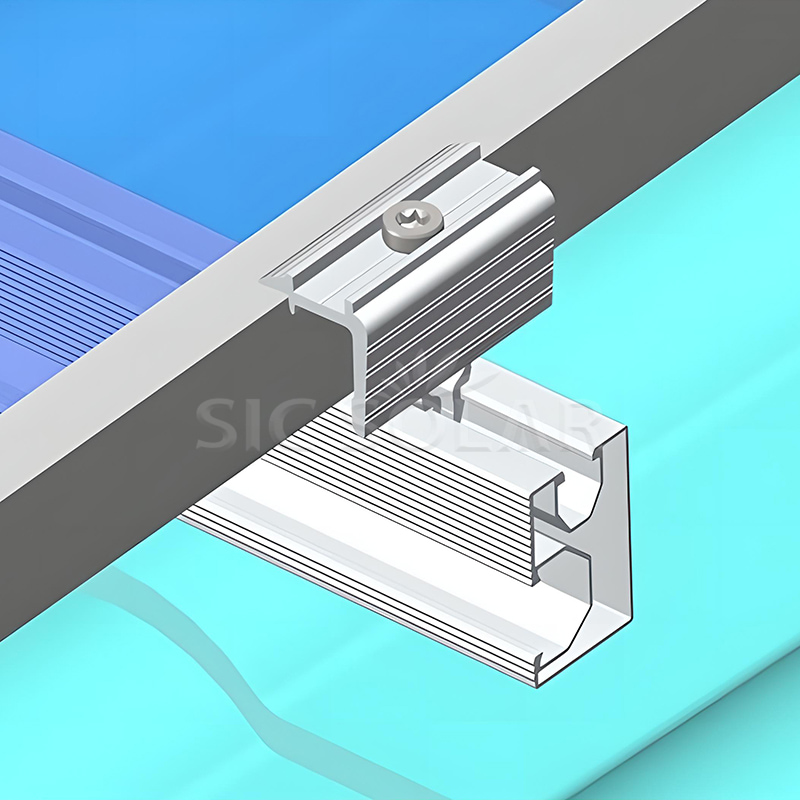

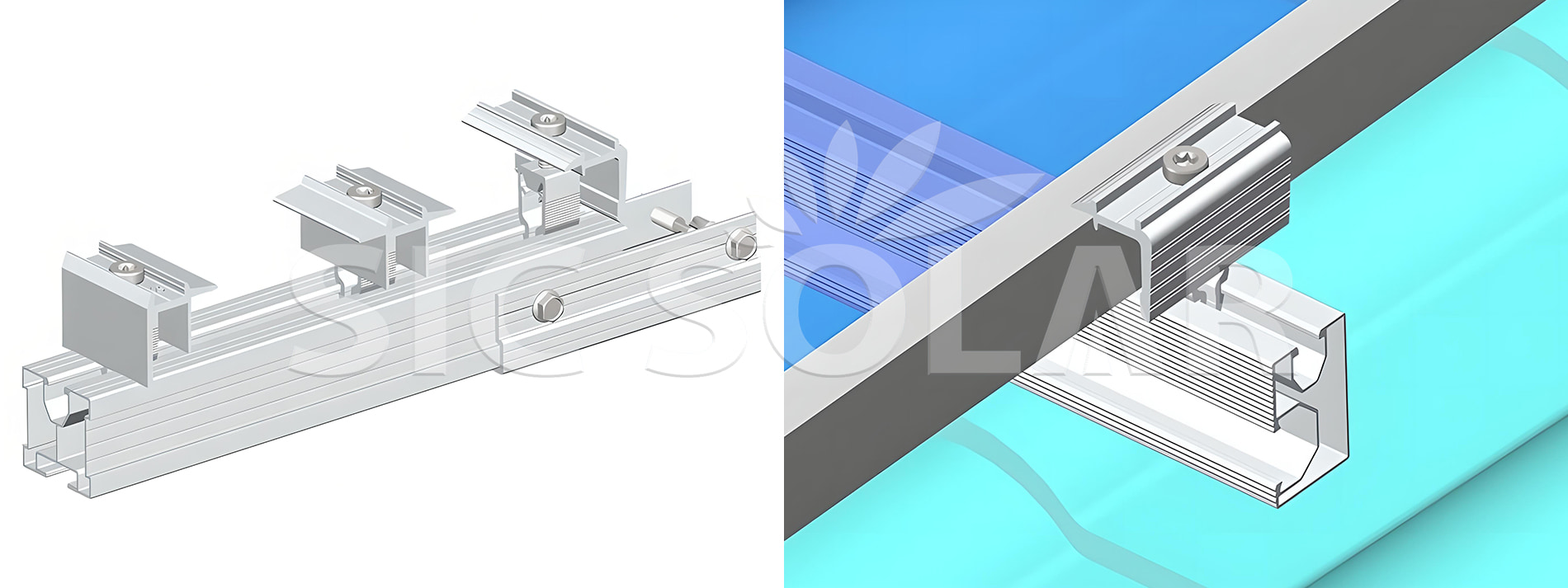

Wyświetlacz instalacyjny

Bliższe dane

Pakiet

Używamy standardowych metod pakowania i wysyłki zacisku końcowego panelu słonecznego do szybkiej instalacji. Jeśli jednak masz szczególne wymagania dotyczące pakowania, możemy współpracować z fabryką w celu spakowania i wysyłki produktu zgodnie z Twoimi specyfikacjami.
