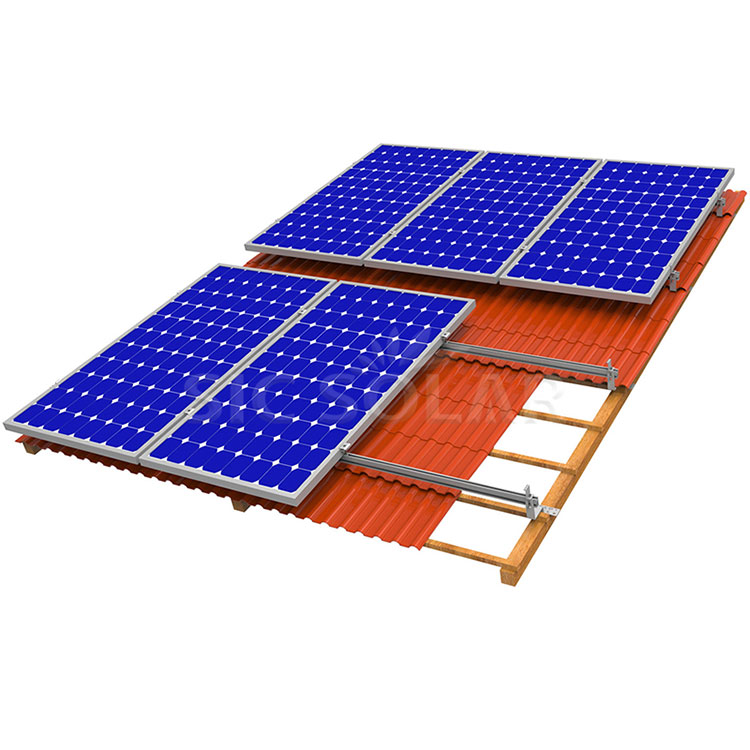

Modernizacja systemu fotowoltaicznego na dach kryty dachówką wymaga starannego rozważenia. Wybór niewłaściwego systemu mocowania może prowadzić do nieszczelności, uszkodzeń lub nieodpowiedniego działania. Wybór odpowiedniego systemu montażu wiąże się z wieloma kwestiami. W tym przewodniku podkreślone zostaną kluczowe czynniki. DołączyćSIC Solarpodczas badania kluczowych kryteriów wyboruDachówki słoneczne.
Typ i kształt dachówki: Specyficzny kształt, rozmiar, waga i materiał dachówki (np. glina, beton, łupek lub kompozyt) określają wymagany projekt systemu mocowania.
Integralność konstrukcji i nośność: Aby zapewnić normalne warunki pracy, elementy systemu muszą być wybrane w oparciu o konkretną lokalizację i spełniać lokalne wymagania dotyczące obciążenia wiatrem, śniegiem i obciążeniami sejsmicznymi.
Hydroizolacja i długoterminowa ochrona: Dachówki solarne muszą utrzymywać integralność dachu wodoodporną, zapobiegając wyciekom przez dziesięciolecia, które mogłyby zakłócić cały układ słoneczny.
Wydajność instalacji: Wstępnie zmontowane komponenty i intuicyjna konstrukcja znacznie redukują czas pracy i złożoność.
Żywotność systemu i gwarancja: Komponenty muszą być odporne na korozję i objęte niezawodną gwarancją.
Typ i rozmiar płytek: Zapoznaj się z minimalną/maksymalną długością, szerokością i grubością płytek, jakie może pomieścić system.
Konstrukcja haka: materiał produktu, profil haka i metoda łączenia dostosowane do konkretnego profilu płytki.
System flashowania:Dachówka słonecznawymaga rozważenia zintegrowanego projektu uszczelnienia i kompatybilności z podłożem.
System flashowania:
Żywotność systemu i gwarancja: Komponenty muszą być odporne na korozję i objęte niezawodną gwarancją.
Zacisk: stop aluminium 6005-T5 lub stal nierdzewna AISI 304/316.
Śruby i nakrętki: stal nierdzewna co najmniej AISI 304; AISI 316 jest zalecany do trudnych warunków przybrzeżnych. Wytrzymałość mechaniczna:
Wytrzymałość na rozciąganie gąsienicy: ≥ 230 MPa
Granica plastyczności toru: ≥ 190 MPa
Ocena obciążenia:
Obciążenie wiatrem: do 60 m/s (216 km/h lub 134 mph), w zależności od konfiguracji i lokalnych norm (EN 1991-1-4, ASCE 7, AS/NZS 1170.2).
Obciążenie śniegiem: Zwykle od 1,0 kN/m² do 1,5 kN/m² (około 100 kg/m² do 150 kg/m² lub 20,9 psf do 31,4 psf), dostępne są większe obciążenia.
Sekcje szyn: Zwykle dostępne w standardowych długościach, ale można je łatwo przyciąć na miejscu w celu dostosowania do niestandardowych wymagań.
Instalacja Nachylenie: Regulowany kąt nachylenia (zwykle od 5° do ponad 35°) za pomocą wspornika przechylania.
Kompatybilność z nachyleniem dachu: Kompatybilny ze zwykłymiDachówka słonecznanachylenia (np. od 15° do 60°).
Kompatybilność modułów: Uniwersalnie kompatybilny ze standardowymi ramami modułów PV (moduły ramowe), z profilami zaciskowymi zaprojektowanymi dla różnych grubości modułów.
| Kategoria funkcji | Specyfikacje produktu | Korzyść |
| Materiały podstawowe | Szyny: stop aluminium 6005-T5, anodowany (AA-M10-C22/AAMA 611) Haki/zaciski: stop AISI 304 lub 316 SS / Al | Wyjątkowy stosunek wytrzymałości do masy, doskonała odporność na korozję zapewniająca ponad 25-letnią żywotność. |
| Zgodność | Szeroka gama: beton, profile gliniane (rzymskie, S, misja), łupek. Dostępne niestandardowe haczyki. | Wszechstronne rozwiązanie dla różnych światowych stylów pokryć dachowych. Minimalizuje złożoność projektu. |
| Wydajność obciążenia | Wiatr: do 60 m/s (certyfikat EN 1990, AS/NZS 1170, JIS, ANSI) Śnieg: konfigurowalny do 1,5+ kN/m² | Zaprojektowane z myślą o bezpieczeństwie w ekstremalnych warunkach pogodowych, spełniając rygorystyczne międzynarodowe standardy konstrukcyjne. |
| System flashowania: | Zintegrowany kołnierz obróbczy (aluminium lub SS), uszczelki EPDM, kompatybilny z większością podkładów. | Gwarantowana długoterminowa odporność na warunki atmosferyczne, zapobiegająca wyciekom i uszkodzeniom dachu. |
| Instalacja | Wstępnie zmontowane komponenty, zaciski środkowe niewymagające użycia narzędzi (opcje), lekkie szyny, szczegółowe instrukcje i filmy. | Skraca czas instalacji o ponad 30%, obniża koszty pracy, minimalizuje błędy na miejscu. |
| Zgodność techniczna | W pełni certyfikowany zgodnie z CE, TUV SUD, ISO 9001:2015. Kompleksowe raporty z testów. | Zapewniony dostęp do rynku globalnego. Rygorystyczna kontrola jakości od badań i rozwoju po produkcję. |
| Gwarancja | Produkt: 10-letnia ograniczona gwarancja Wydajność: 25-letnie zobowiązanie na cały okres użytkowania konstrukcji | Niezrównana pewność co do jakości materiałów i długoterminowej niezawodności systemu. |
