Zacisk końcowy szyny solarnej

Zacisk końcowy szyny solarnej jest montowany na zewnętrznej krawędzi układu paneli słonecznych, aby mocno przytrzymać ramę modułu przy szynie montażowej. Współpracuje z kompatybilnymi szynami aluminiowymi, tworząc stabilne połączenie pomiędzy panelem a konstrukcją montażową. Można zastosować różne rozmiary zacisków w zależności od grubości ramy panelu, profilu szyny i wymagań projektu.

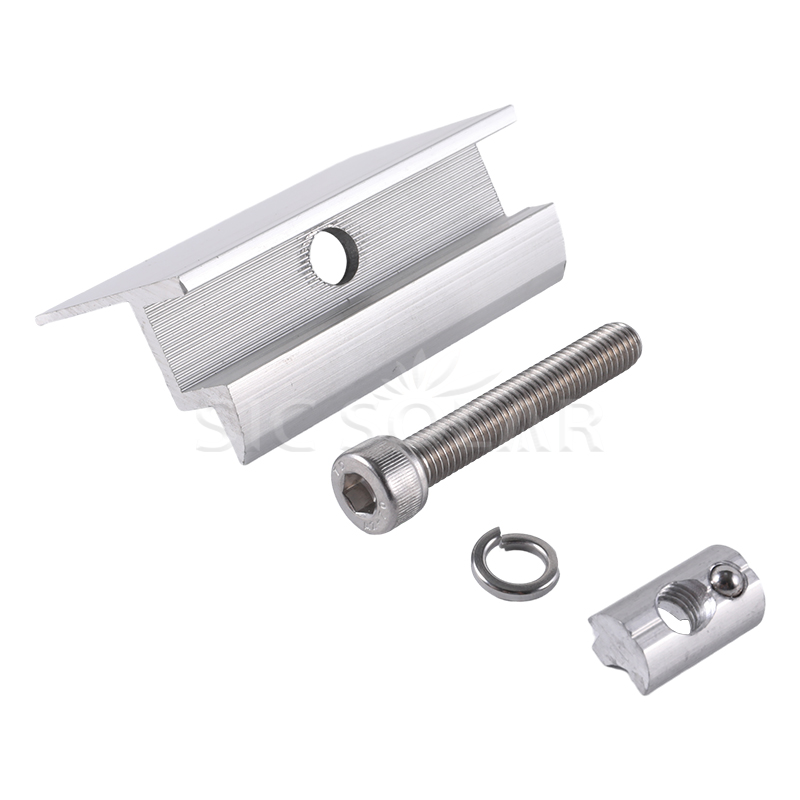

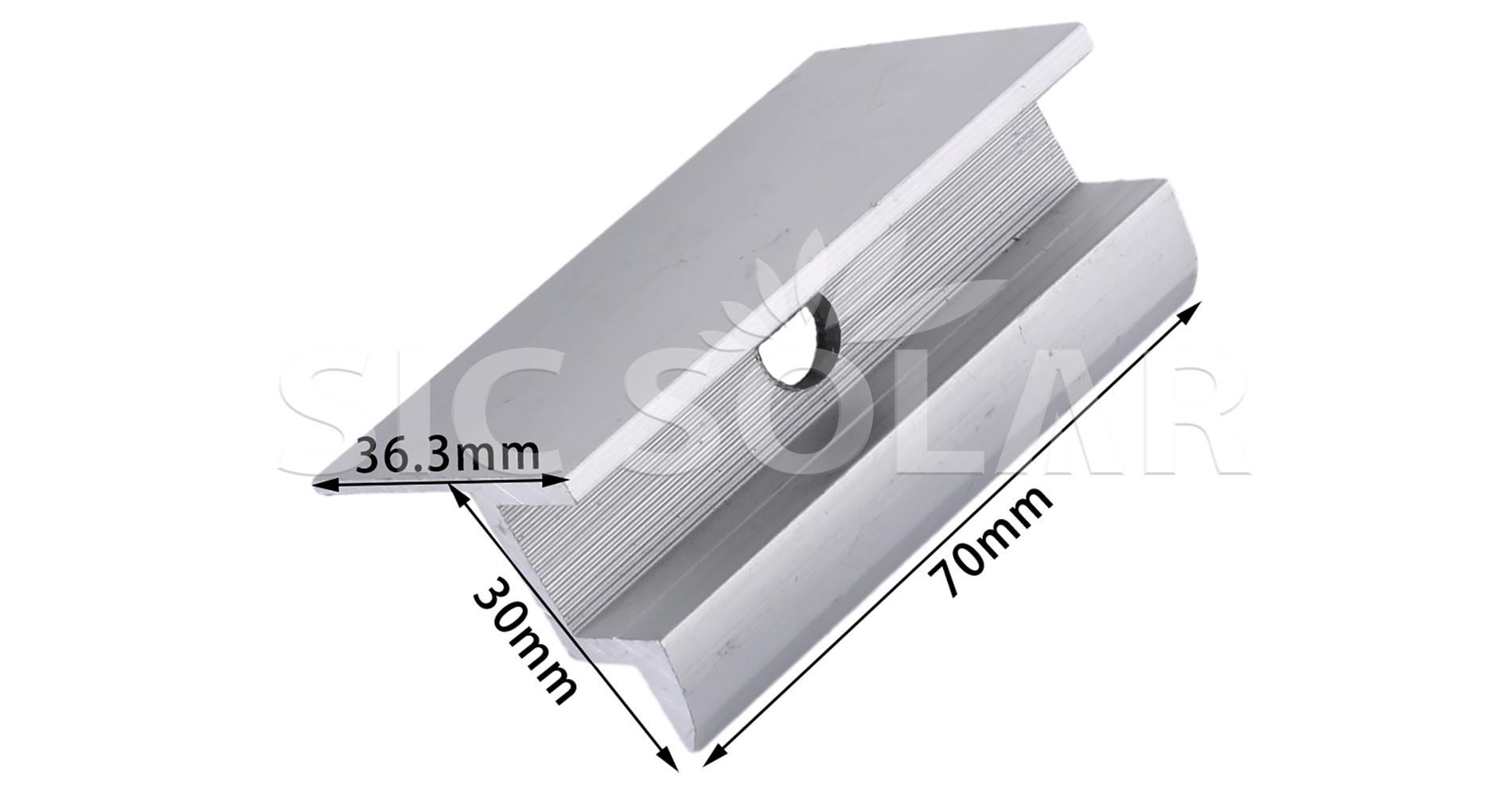

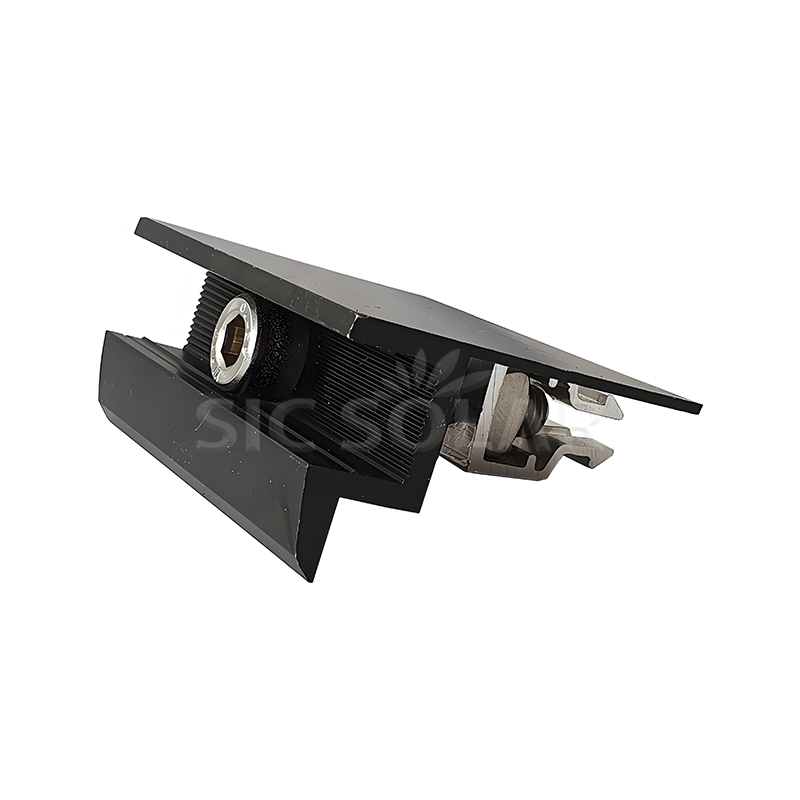

Komponenty

Parametr (specyfikacja)

Kroki instalacji

• Zainstaluj szynę solarną: Zamontuj szyny zgodnie z układem projektu. Sprawdź, czy są prawidłowo wyrównane i mocno zamocowane.
• Umiejscowienie panelu słonecznego: Umieść panel na szynach i dopasuj go do planowanego układu.

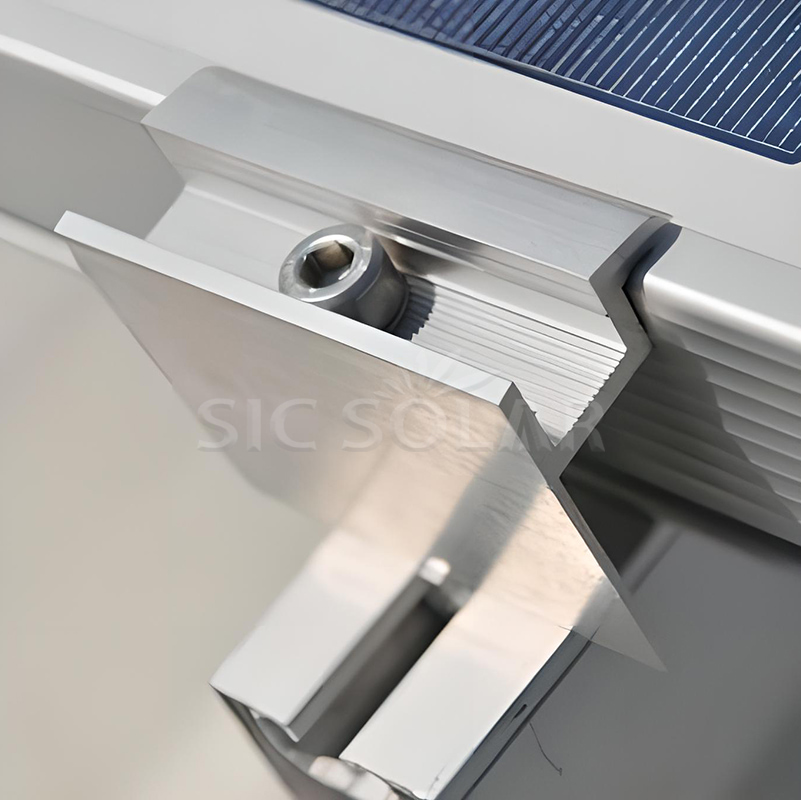

• Umieścić zacisk końcowy: Umieść zacisk końcowy na zewnętrznej krawędzi ramy panelu.
• Włóż element mocujący: Wsuń lub włóż element mocujący do kompatybilnego kanału szynowego.
• Wyreguluj zacisk: Przesuń zacisk w odpowiednie miejsce, aby prawidłowo przylegał do ramy panelu i znajdował się w zatwierdzonym obszarze mocowania.
• Dokręć element mocujący: Dokręć element mocujący momentem zalecanym przez producenta.
• Wykonaj kontrolę końcową: Sprawdź wyrównanie panelu i potwierdź, że zacisk mocno trzyma ramę modułu i szynę.

Środki ostrożności dotyczące instalacji

• Sprawdź, czy zacisk odpowiada grubości ramy panelu.
• Upewnij się, że zacisk i profil szyny są kompatybilne.
• Przed ostatecznym dokręceniem należy odpowiednio wyrównać panel.
• Użyj odpowiednich elementów mocujących określonych dla systemu montażowego.
• Podczas montażu należy przestrzegać zalecanej wartości momentu obrotowego.
• Nie dokręcaj zbyt mocno, ponieważ zbyt duży nacisk może uszkodzić ramę panelu.
• Nigdy nie używaj pękniętych, uszkodzonych lub zdeformowanych zacisków lub elementów złącznych.
• Przed zamontowaniem paneli upewnij się, że szyny są bezpiecznie zamontowane.

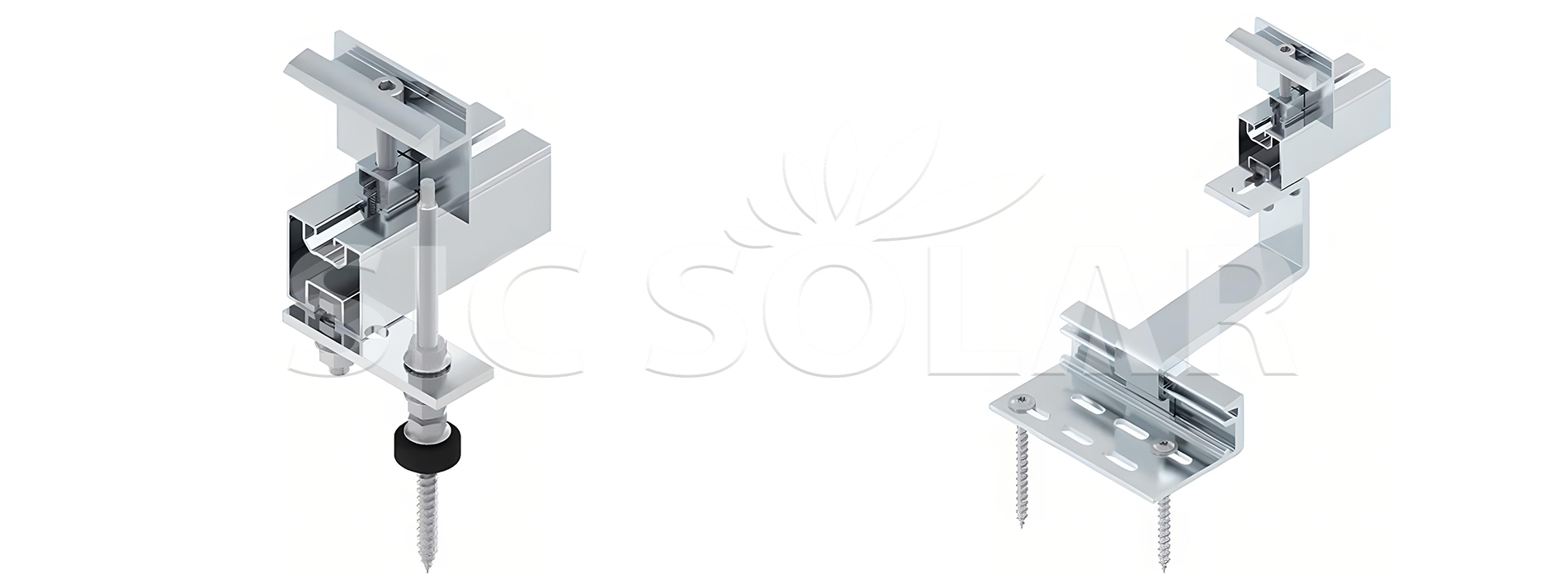

Scenariusz zastosowania

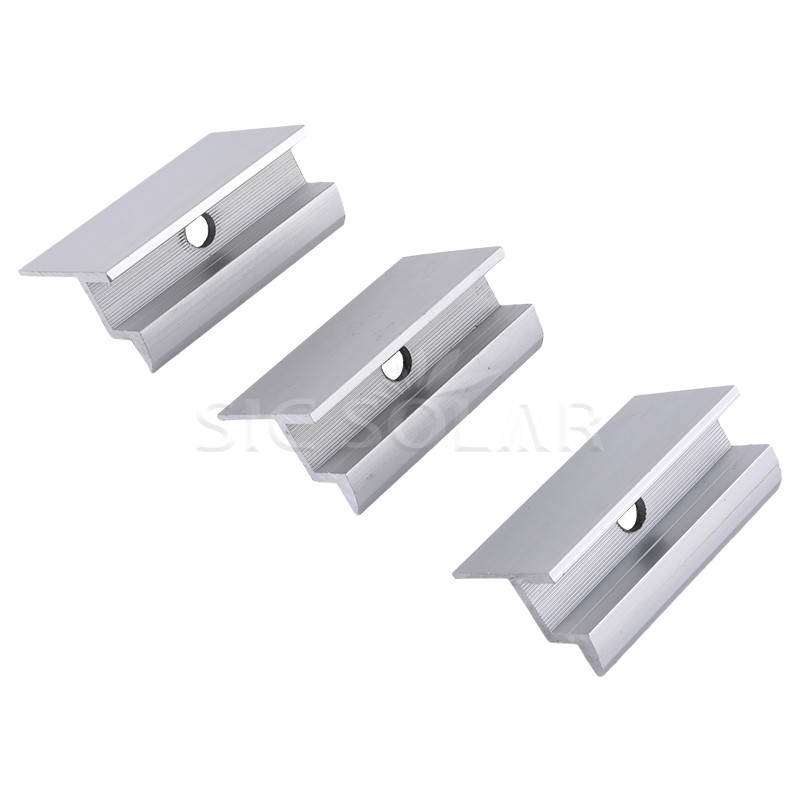

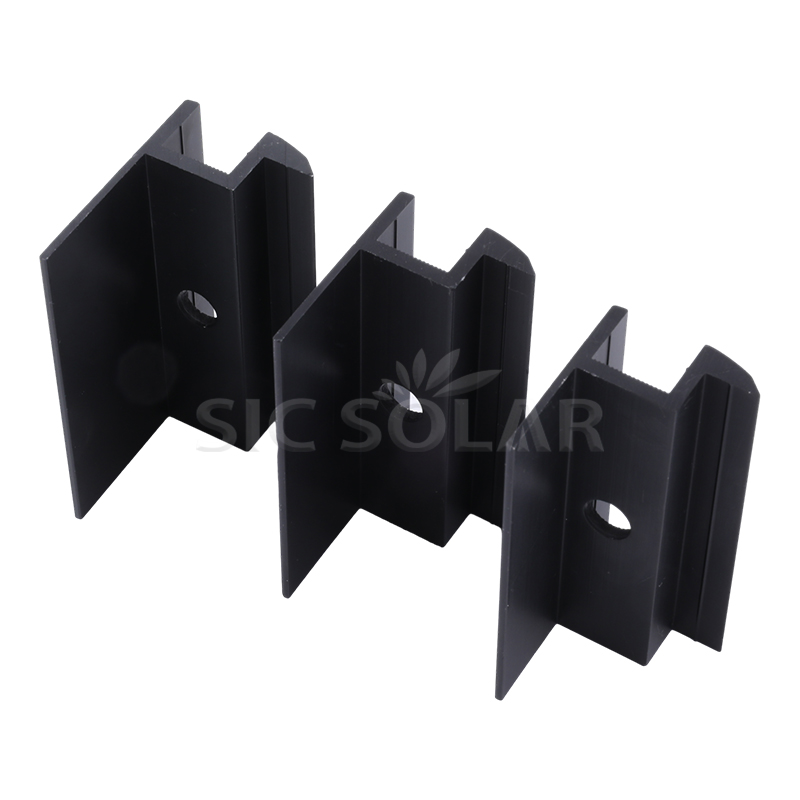

Bliższe dane

Pakiet

Stosujemy standardowe metody pakowania i wysyłki Solar Rail End Clamp. Jeśli jednak masz szczególne wymagania dotyczące pakowania, możemy współpracować z fabryką w celu spakowania i wysyłki produktu zgodnie z Twoimi specyfikacjami.
