Montaż zacisku końcowego szyny solarnej

Montaż zacisku końcowego szyny solarnej wykorzystuje zaciski końcowe do mocowania zewnętrznych krawędzi ram paneli słonecznych do kompatybilnych szyn aluminiowych. Zaciski znajdują się na końcach każdego rzędu paneli, tworząc solidne połączenie pomiędzy modułami a konstrukcją montażową.

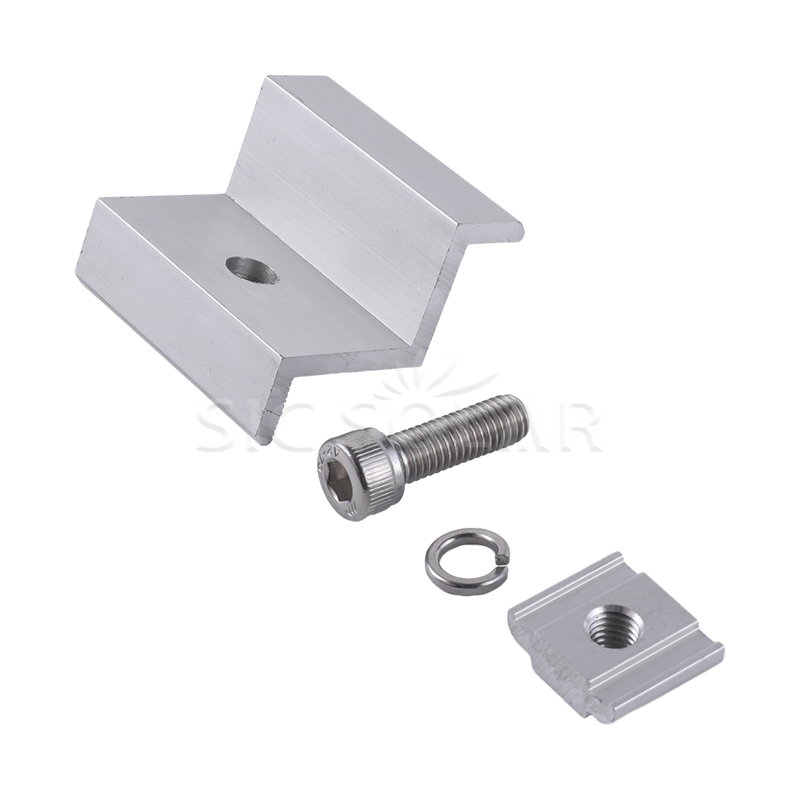

Komponenty

Parametr (specyfikacja)

Funkcje i zalety

• Bezpieczne mocowanie panelu: Mocno przylega zewnętrzną krawędź modułu słonecznego do szyny montażowej.
• Aluminium o wysokiej wytrzymałości: Stop aluminium AL6005-T5 zapewnia dobrą równowagę pomiędzy wytrzymałością, niską wagą i trwałością.
• Dobra odporność na korozję: Anodowane aluminium i okucia ze stali nierdzewnej pomagają chronić przed wilgocią, utlenianiem, ekspozycją na promieniowanie UV i zmienną pogodą.
• Łatwa instalacja: Prosta konstrukcja sprawia, że ​​pozycjonowanie i dokręcanie jest szybkie i proste.
• Wiele opcji rozmiarów: Dostępne są różne wysokości zacisków dla różnych grubości ram paneli i potrzeb projektu.
• Czyste wykończenie: Kompaktowa konstrukcja nadaje zewnętrznym krawędziom panelu słonecznego schludny, wykończony wygląd.
• Wszechstronne zastosowanie: Nadaje się do systemów fotowoltaicznych na dachach, naziemnych, komercyjnych, przemysłowych i solarnych.

Proces instalacji

• Przygotuj szyny montażowe: Sprawdź, czy szyny są prawidłowo zainstalowane, wyrównane i bezpiecznie przymocowane do konstrukcji nośnej.
• Umiejscowienie pierwszego panelu słonecznego: Umieść pierwszy panel na szynach w oparciu o planowany układ układu.
• Zainstaluj zacisk końcowy: Umieść zacisk końcowy na zewnętrznej krawędzi ramy panelu i wyrównaj go z szyną.
• Wyreguluj panel: Przed dokręceniem sprawdź położenie panelu i wyrównanie z szyną i pobliskimi modułami.
• Dokręć element mocujący: Dokręć element mocujący momentem zalecanym przez producenta.
• Zainstaluj dodatkowe moduły: Umieść kolejne panele i zabezpiecz szczeliny pomiędzy sąsiednimi modułami za pomocą kompatybilnych zacisków środkowych.
• Zainstaluj końcowy zacisk końcowy: Zamocuj zacisk końcowy do zewnętrznej krawędzi ostatniego panelu w rzędzie.
• Kontrola końcowa: Sprawdź zaciski, łączniki, szyny i wyrównanie panelu. Przed zakończeniem instalacji upewnij się, że wszystkie połączenia są odpowiednio zabezpieczone.

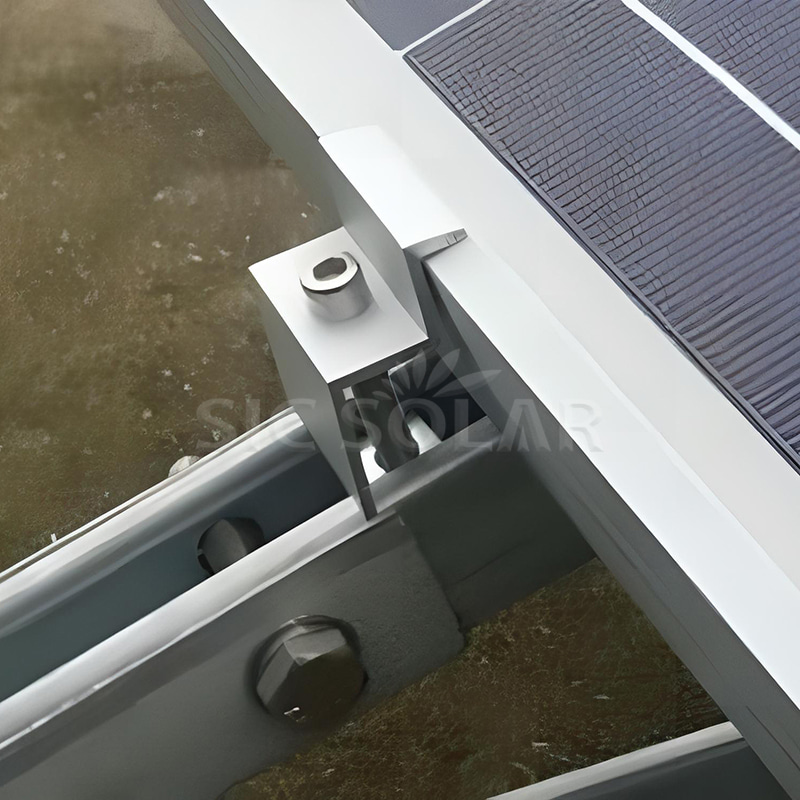

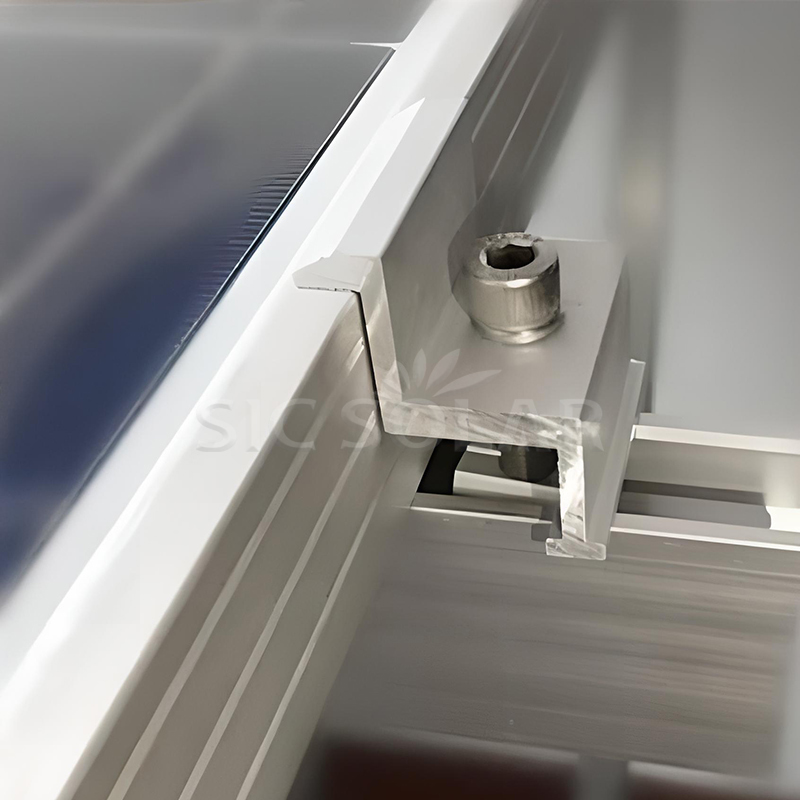

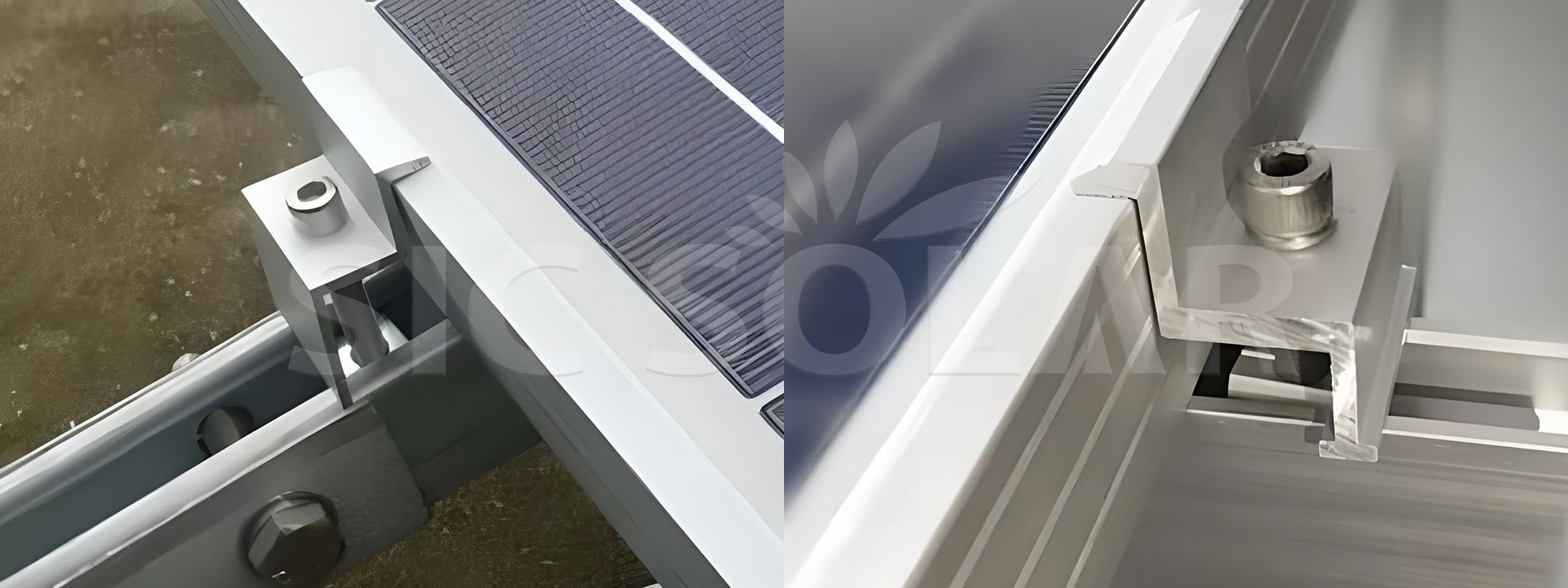

Scenariusz zastosowania

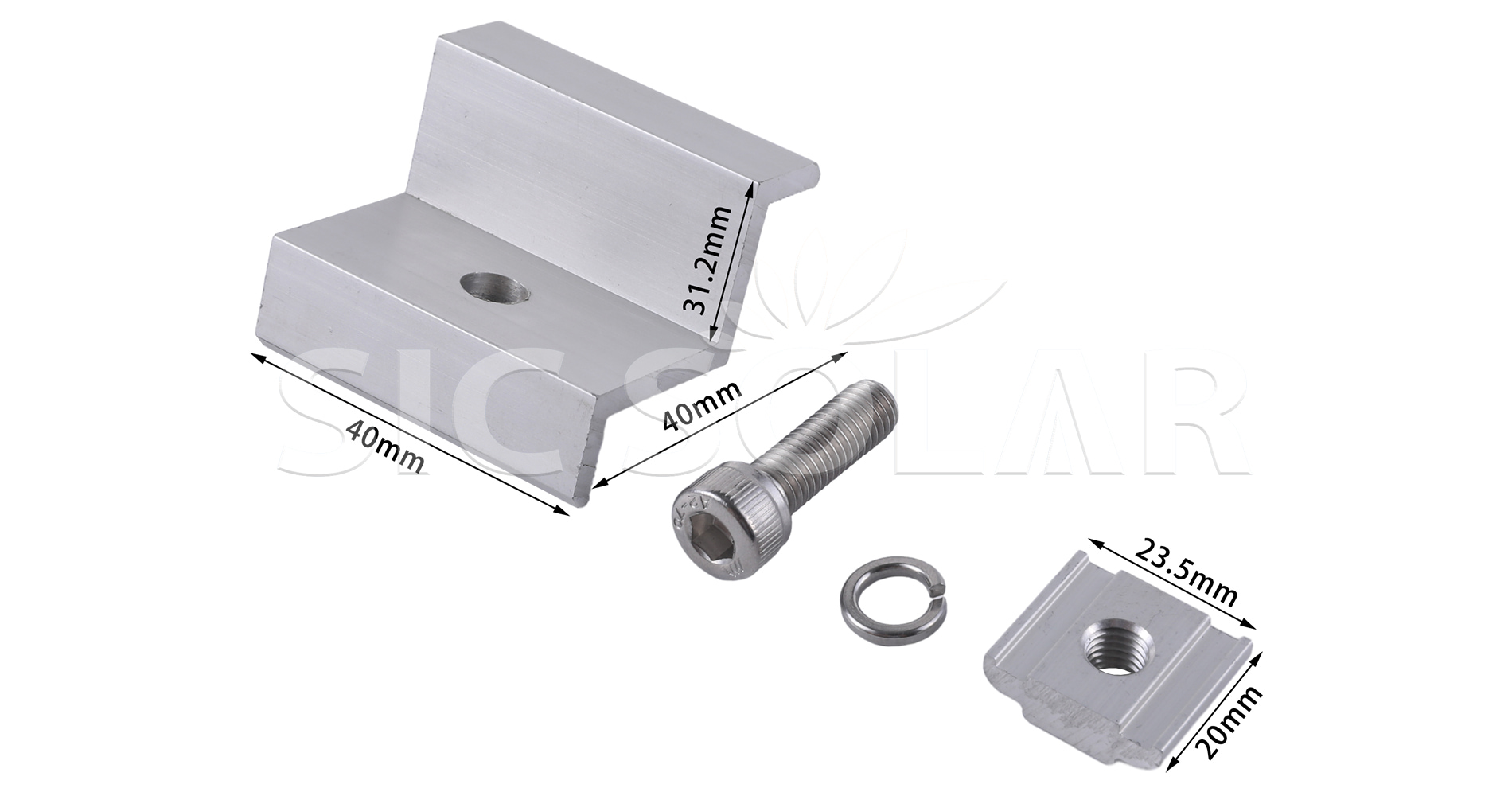

Bliższe dane

Pakiet

Stosujemy standardowe metody pakowania i wysyłki do montażu zacisków końcowych na szynie słonecznej. Jeśli jednak masz szczególne wymagania dotyczące pakowania, możemy współpracować z fabryką w celu spakowania i wysyłki produktu zgodnie z Twoimi specyfikacjami.
