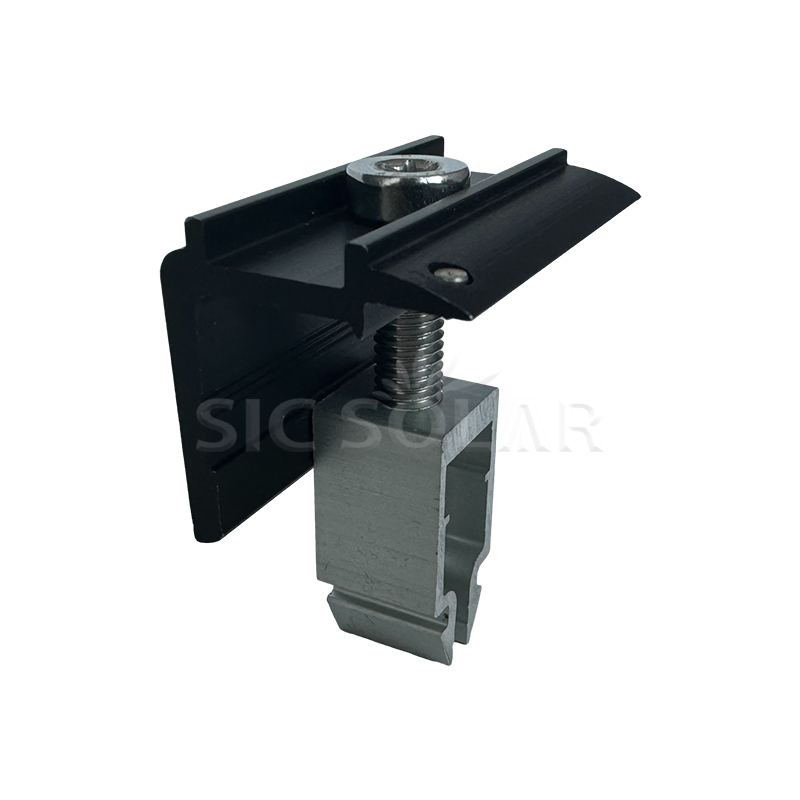

Zacisk końcowy do szybkiego montażu solarnego

Zacisk końcowy do montażu słonecznego Quick Mount jest instalowany na końcu rzędu paneli słonecznych, aby bezpiecznie przytrzymać zewnętrzną krawędź modułu przy szynie montażowej. Zapewnia solidne połączenie pomiędzy ramą panelu a konstrukcją montażową, jednocześnie upraszczając proces instalacji. Zacisk został zaprojektowany z myślą o instalatorach, dzięki czemu można go łatwo ustawić i zamocować na miejscu.

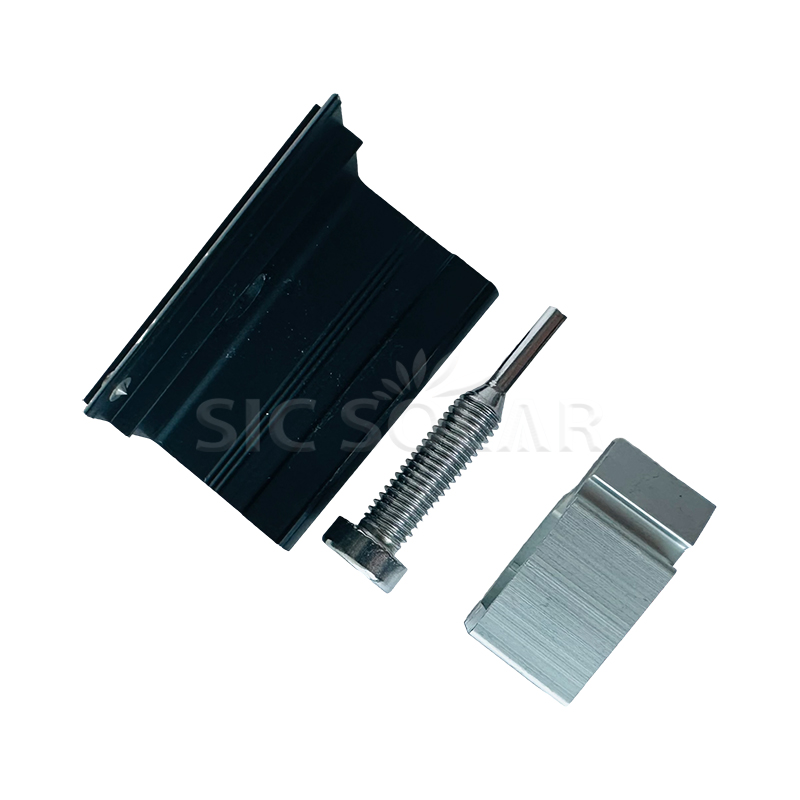

Komponenty

Parametr (specyfikacja)

Kroki instalacji

• Przygotuj szyny montażowe: Zamontuj szyny zgodnie z układem projektu. Przed ułożeniem paneli sprawdź wyrównanie szyn, odstępy i punkty mocowania.
• Umiejscowienie panelu słonecznego: Umieść moduł na szynach montażowych i dostosuj go do wymaganej pozycji.
• Umieścić zacisk końcowy: Umieść zacisk końcowy szybkiego montażu na zewnętrznej krawędzi ramy panelu słonecznego.
• Podłącz zacisk: Włóż odpowiedni element mocujący do szyny montażowej i podłącz go do zacisku końcowego.
• Wyreguluj zacisk: Sprawdź, czy zacisk jest prawidłowo osadzony w ramie panelu i znajduje się w obszarze mocowania określonym przez producenta modułu.
• Dokręć element mocujący: Dokręć śrubę lub nakrętkę zalecanym momentem obrotowym. Unikaj nadmiernego dokręcania.
• Wykonaj kontrolę końcową: Przed przejściem do następnego modułu upewnij się, że panel jest prawidłowo wyrównany i że zacisk ma mocny, równy kontakt z ramą.

Środki ostrożności dotyczące instalacji i konserwacji

• Sprawdź kompatybilność: Przed instalacją sprawdź wymiary ramy panelu, wysokość ramy, typ szyny i specyfikacje zacisku końcowego.
• Postępuj zgodnie z zalecaną strefą mocowania: Zacisk powinien być instalowany wyłącznie w obszarze określonym przez producenta modułu fotowoltaicznego. Nieprawidłowe umiejscowienie może mieć wpływ na wydajność modułu, bezpieczeństwo lub wymagania gwarancyjne.
• Użyj prawidłowego momentu dokręcania: Zawsze używaj zalecanego momentu dokręcania. Zbyt duża siła może uszkodzić ramę panelu lub elementy montażowe, natomiast niewystarczający moment obrotowy może spowodować luźne połączenie.
• Upewnij się, że styk jest równy: Zacisk powinien przylegać płasko i mocno do ramy panelu. Unikaj przechylonego montażu, widocznych szczelin i nierównego kontaktu.
• Sprawdź wyrównanie panelu: Wyrównaj panele przed całkowitym dokręceniem zacisków końcowych. Ułatwia to zachowanie schludnego i spójnego układu paneli.
• Ostrożnie obchodź się z komponentami: Unikaj nadmiernej siły lub ostrych narzędzi, które mogłyby zarysować lub uszkodzić aluminiowy zacisk, ramę panelu lub szynę montażową.
• Regularnie sprawdzaj system: Podczas rutynowej konserwacji instalacji fotowoltaicznej sprawdzaj zaciski, śruby, nakrętki i połączenia szyn pod kątem oznak poluzowania, korozji, deformacji lub innych uszkodzeń. W razie potrzeby wymień uszkodzone elementy.

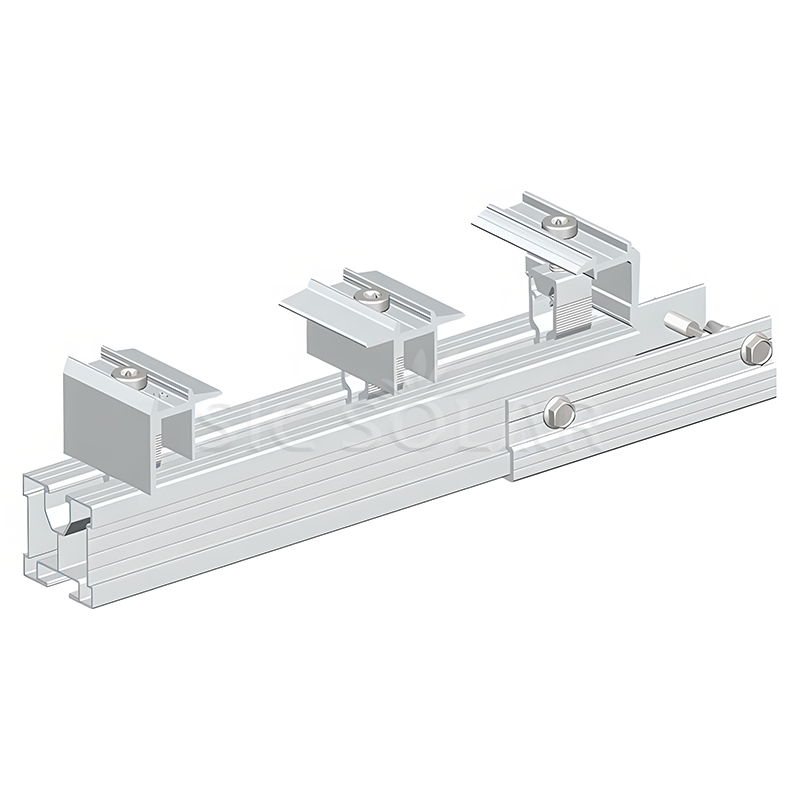

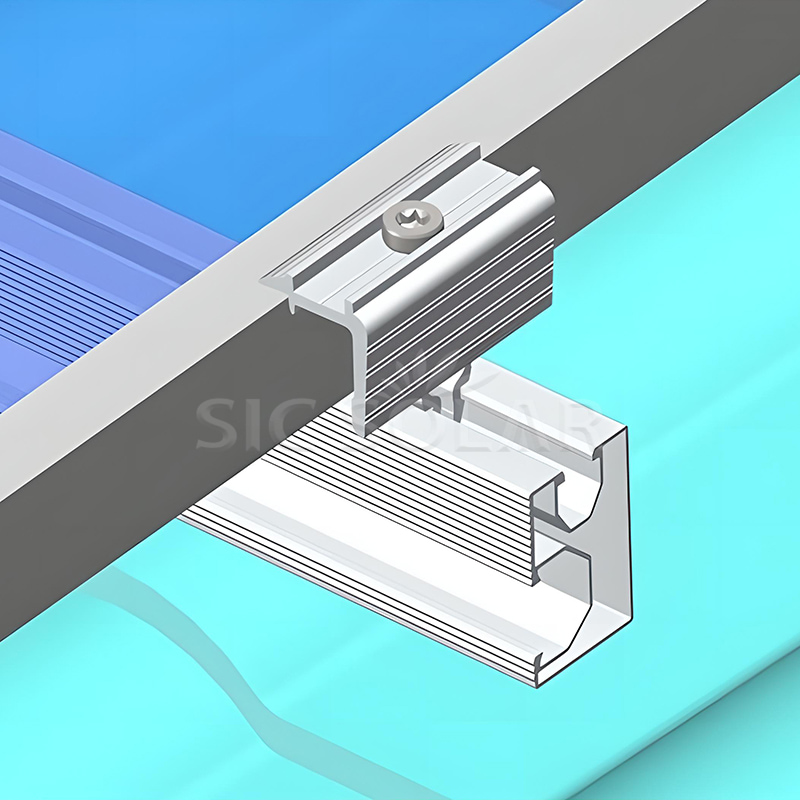

Wyświetlacz instalacyjny

Bliższe dane

Pakiet

Stosujemy standardowe metody pakowania i wysyłki Quick Mount Solar End Clamp. Jeśli jednak masz szczególne wymagania dotyczące pakowania, możemy współpracować z fabryką w celu spakowania i wysyłki produktu zgodnie z Twoimi specyfikacjami.
